高速钢快速加热各种现象

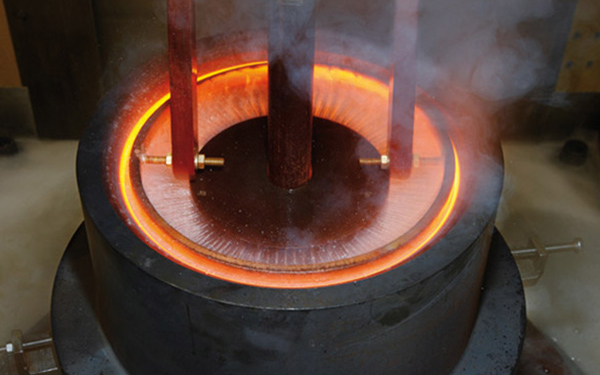

　　（1）高速钢刀片快速加热

  　　45钢高频淬火设备早在1923～1924年间，前苏联沃洛格金就开始研究高速钢刀具高频淬火，可惜没有成功。没有成功的原因认为高速钢制工具必须完全被淬透，或者所得的高热硬性和高强度的淬硬层比较厚才行，同时也担心高频淬火碳化物溶解不良影响其他性能。但这是比较浮浅的感知，并没有将感应淬火深入研究下去。直至1952年才有所突破，格德别尔格等终于在尺寸为3～10mm的W18Cr4V（P18）刀片淬火成功，遗憾地是没有走向工业化生产，但足以说明，高速钢刀具是可以感应加热淬火的。



　　（2）45钢高频淬火设备高速钢焊件的快速加热

 　　高速钢锥柄钻、立铣刀等杆状刀具，不论是闪光焊还是摩擦焊，都是快速加热的典范，在几秒钟内就能将钢件加热到1000℃以上。

　　（3）45钢高频淬火设备高速钢锻件的快速加热

　　 我们提倡?60mm高速钢坯料直接入高温区加热[4]，即冷料不经预热，直接入1150～1200℃区。投入生产多年，锻造质量稳定。

　　（4）45钢高频淬火设备高速钢刀具淬火参量公式的运用 　　在高速钢工具热处理时存在一个淬火参量公式

　　即P＝t（37+lgτ） 　　式中  P——淬火参量； 　　t——淬火加热温度； 　　ô——淬火加热时间。



　　公式中的P代表了淬火加热温度和加热时间的综合作用。45钢高频淬火设备在淬火过程，无论淬火加热温度和加热时间怎样变化，只要两者作用的结果即淬火参量相同，那么奥氏体化的程度就应该是相当的。意思是说高温短时间（快速加热）和低温长时间，只要P相同，刀具淬火的质量就是一样的。

        海德维可签合同，可对公交易,设备外机全面采用烤漆工艺，经久耐用，防锈可长达6年以上,发货前人工+专业检测仪器检查设备，使设备更稳定使用更放心,全国免费上门培训，安装及调试
