淬火机床厂家-提供感应加热整体解决方案-淬火设备技术-新闻资讯-东莞海德维科技有限公司

新闻资讯INFORMATION

推荐资讯RECOMMEND

知识百科KNOWLEDGE

全国咨询热线：
联系人：董小姐

158-7557-5576
公司邮箱:

liaowu023@163.com
公司网址:

https://www.haidewe.com/

主页 > 新闻资讯 > 淬火设备技术 > 淬火机床厂家-提供感应加热整体解决方案

淬火机床厂家-提供感应加热整体解决方案

发布日期：2019-12-02
点击数：108

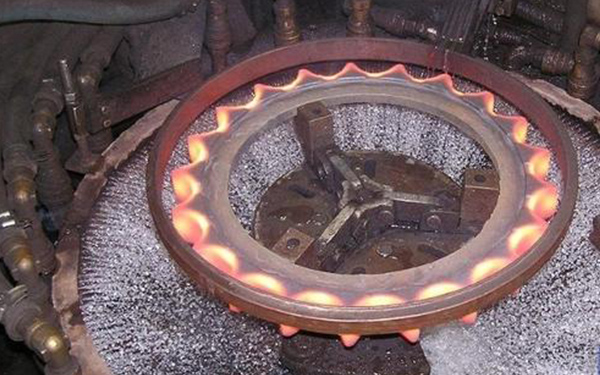

激光是一种亮度极高单色性和方向性极强的光源。使激光束由点到线、由线到面地在工件表面扫描，即可实现表面加热。决定激光加热表面淬火工艺质量的关键是激光束的功率密度和扫描速度。功率密度过低，在停留时间较短（扫描速度高）时工件表面温度达不到要求。淬火机床厂家

延长停留时间（降低扫描速度）则会使加热层偏深。在功率密度适当条件下、扫描速度过低可能使工件表面过热或熔化；扫描速度过快则可能使工件表面温度偏低或加热层偏浅。淬火机床厂家

激光加热是通过辐射向工件表面供热。工件表面吸收激光束能量的能力与其本身的黑度有关。为了提高热效率，激光加热时一般都要在工件的被加热部位涂上一层对激光束能量吸收能力高的涂料。可用的涂料有炭黑、氧化铁粉、磷酸盐等，其中以磷酸盐应用较广。涂料膜厚度为3～5um时，对波长10.6um的激光束吸收率可达80%左右。淬火机床厂家

激光加热功率密度高达lO3kW／cm2，可使工件表面在百分之几秒、甚至千分之几秒内加热至预期的温度。在这样短的时间内，基本不会发生传热过程，加热区周围基本处于冷态，加热区薄薄的加热层在激光停止辐照后将迅速冷却，自行淬冷。由于加热时间极短，加热层中形成的奥氏体晶粒十分细小，使激光加热表面淬火的淬硬层具有良好的力学性能。淬火机床厂家

海德维淬火机床厂家一站式提供感应加热整体解决方案,1-2个工作日出货,与国内外1千多家知名企业合作,终身享有设备技术升级服务

【打印】
【收藏】
【返回】
