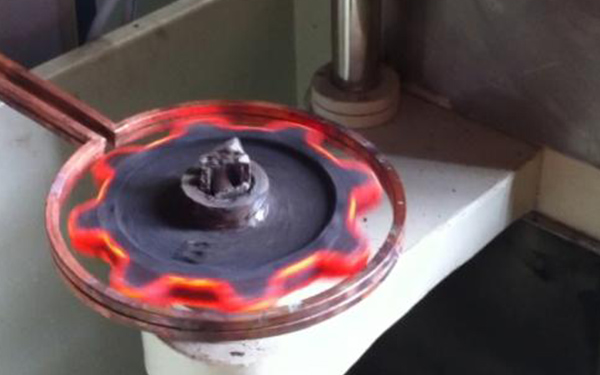

法兰盘淬火设备，淬火油冷却特性如何，
作为淬火介质的油应满足下列要求：
(1)闪点和燃点较高，以便减少淬火时发生火灾的危险性。
(2)粘度较低，以便减小附着于工件而产生的损失。
(3)不易氧化，性能稳定，以便减缓老化，延长使用寿命。
(4)在过冷奥氏体极不稳定的温度区间有足够高的冷速。
法兰盘淬火设备，淬火油都是矿物油。它们的特性温度高于400℃，沸点较高，低温区冷速较低。油在高温区的冷速低于水，即使在沸腾阶段，它的冷速也不过与水在蒸汽膜阶段的冷速相当。油主要用于台金钢淬火，优点是可使淬火工件形状畸变及开裂倾向减小。生产中使用的淬火油可区分为一般机械油、普通淬火油、光亮淬火油、真空淬火油等四类。
(1) 一般机械油淬火常用的机械油是20号油，它的粘度不高，闪点高于170℃．使用温度为20—80℃。机械油的缺点是冷却能力较低，容易氧化，老化较快。
(2)普通淬火油普通淬火油由馏分、精制后的石蜡基润滑油及催拎剂、抗氧剂及表面活性剂等组成。国产普通淬火油分为1号油、2号油和快速淬火油等j种。它们的粘度都比20号机油低，闪点与20号机油相同，特性温度较高1号油480℃、2号油580℃，快速淬火油600℃1。
(3)光亮淬火油在可控气氛中加热使工件表面能够保持光亮，为了使工件淬火后仍能具有光亮的表l面，开发出了光亮淬火油。
工件在油中淬火时，油因受热而裂化，所产生的树脂状物质和灰分附着于工件，使其表面着色发暗。加人抗氧剂及光亮剂可使这个问题得到解决。常用的添加剂有昧唑啉油酸盐、聚异丁烯丁_=酰亚胺、硫磷酸脂、2 6=叔丁基对甲酚、二烷基二硫磷酸锌等。
(4)真空淬火油真空加热时，工件在压力为(1～5)×l0-4Pa的条件下淬火冷却。如果采用油冷，淬火油直具有饱和蒸汽压低光亮性好等特点。真空淬火油是由石蜡基润滑油经馏分、溶剂脱脂、溶剂精制、白土处理发真空蒸馏、真空脱气，再加入催冷剂、光亮剂、抗氧剂而制成的。国产真空淬火油分为1号油和2号油，闪点分别为170℃及210℃，饱和蒸气艇约为665×10-Pa(5×lO-SmmHg)，特性温度分别为600C及580℃。压力下降可使蒸汽胰阶段延长，特性温度下降。法兰盘淬火设备。
海德维法兰盘淬火设备厂家直销，省去一切中间环节,根据客户要求，非标定制设备发货前人工+专业检测仪器检查设备，使设备更稳定使用更放心,免费年检和工程师上门检查服务。
