自动淬火机-回火工艺怎样分类-淬火设备技术-新闻资讯-东莞海德维科技有限公司

新闻资讯INFORMATION

推荐资讯RECOMMEND

知识百科KNOWLEDGE

全国咨询热线：
联系人：董小姐

158-7557-5576
公司邮箱:

liaowu023@163.com
公司网址:

https://www.haidewe.com/

主页 > 新闻资讯 > 淬火设备技术 > 自动淬火机-回火工艺怎样分类

自动淬火机-回火工艺怎样分类

发布日期：2019-11-15
点击数：187

自动淬火机，回火工艺怎样分类？淬火钢回火的目的是什么？回火保温时间怎样选定？

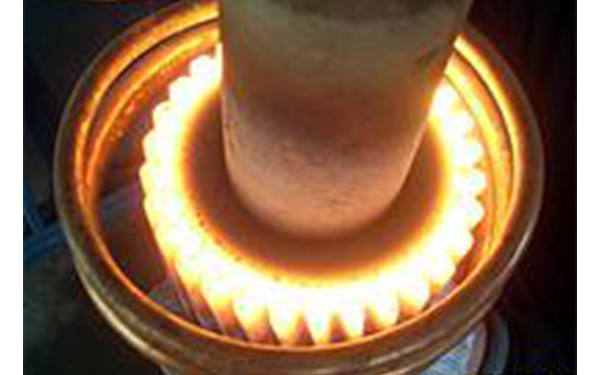

自动淬火机，按照加热温度，回火工艺可分为低温回火、中温回火和高温回火等三类。低温回火加热温度T<250℃，中温回火加热温度T=350～500℃，高温回火加热韫度T> 500℃。这三种工艺适用的工件不同，进行处理的目的也不尽相同。

(1)低温回火低温回火主要用于高碳碳素钢和高碳低台金钢制做的刀具、量具、冷冲压横具、滚动轴最零件、偶件等工件。这类工件副材料的主要是高硬度和高耐磨性，通常是在淬火后加热到180—200℃回火，目的是在保证钢具有足够高的硬度和耐磨性的条件下，使钢的韧性有所提高，工件的淬火残余内应力有所消除。精密偶件、精密轴承、精密量具等应在120～130℃K时间回火，使钢的组织稳定，保证工件在长期使用过程中尺寸保持稳定。这种长时间的低温回火有时被称为时效。自动淬火机。

低碳马氏体同时兼有较高的强度和韧性，近年来，一些过去用中碳钢制做的机器零件改用低碳钢制做，已取得很大的成功。这类零件淬火后也耍进行低温回火，目的是使钢保持淬火状态较高的强度，部分地消除工件中的残余内应力。自动淬火机。

(2)中温回火中温同火主要用于弹簧，目的是提高钢的弹性极限和韧性。碳素钢制做的弹簧回火温度一般为≈380℃等常用含硅弹簧钢制做的弹簧回火温度一般为460～480℃。工作温度较高的弹簧回火温度为≈500℃《50CrVA)或～600℃(30W4Cr2VA).自动淬火机。

海德维自动淬火机可签合同，可对公交易,设备核心元器件采用进口IGBT模块,发货前人工+专业检测仪器检查设备，使设备更稳定使用更放心,快速打样，当天可试好样品。

【打印】
【收藏】
【返回】
