数控淬火设备加热速度快-淬火设备技术-新闻资讯-东莞海德维科技有限公司

新闻资讯INFORMATION

推荐资讯RECOMMEND

知识百科KNOWLEDGE

全国咨询热线：
联系人：董小姐

158-7557-5576
公司邮箱:

liaowu023@163.com
公司网址:

https://www.haidewe.com/

数控淬火设备加热速度快

发布日期：2019-10-21
点击数：78

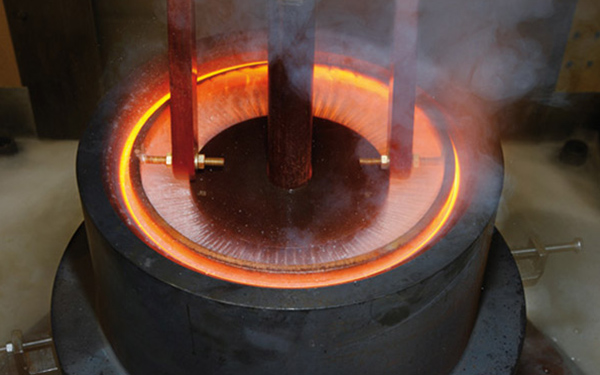

　　一般情况下，数控淬火设备热处理温度是根据材料的成分确定的，但温度与加热速度、保温时间在一定的范围内是相互联系的：加热速度越快，奥氏体化温度越高；奥氏体化温度越高，需要的奥氏体化时间越短；化学扩散热处理扩散时，温度越高，扩散深度越大。所以淬火时应注意控制热处理温度。

　　数控淬火设备低合金钢和中合金钢快速加热时均无产生裂纹的危睑，这是由于激热使工件表面温度升高而膨胀，而冷的心部给表面以压应力，表面因温度升高而软化，可以通过塑性变形松弛应力。快速加热可以减少氧化脱碳现象。降低能耗，提高生产效率，并且对防止件的淬火变形和开裂起到良好作用。但对于形状复杂、变形要求严格的工件来说，快速加热不但不能快速加热，甚至要求采取预热。

　　数控淬火设备高碳高合金钢的塑性及导热性差，若加热速度过快，则工件内层温度低，而表面已奥氏体化，比体积迅速变小，受拉应力作用，当拉应力大于材料抗拉强度时，就会在工件表面产生裂纹。因此，这类钢应降低加热速度，并采取中间预热措施，如高速工具钢和高铬钢采用一次或二次预热然后高温加热。对于高速工具钢，允许局部开始奥氏体化的温度与高速工具钢凝固点的温差不大，过热产生的缺陷虽不可能再增大，但对其使用性能的影响较明显。增碳和自然碳化时的热处理温度主要取决于碳的固溶能力。回火时应提防在350~ 500℃范围内可能产生的回火脆性。

【打印】
【收藏】
【返回】
